Softing CableMaster 600 - тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины, метод TDR)

Softing CableMaster 600 - тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины, метод TDR)

Артикул: PS-PD_CM600

Цена: 52 602.36 руб.

В наличии: 2

Гарантия: 12 мес.
Оплата: наличный/безналичный расчет, банковские карты.
Доставка: самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.
Закрыть
от 0 руб.
52 602.36 руб.
Профессиональный тестер Softing (Psiber) CableMaster 600 для тестирования витой пары и коаксиального кабеля способен определить схему обжима модульных разъемов RJ45/RJ12, измерить длину линии, расстояние до обрыва и короткого замыкания. Результат проверки обжима коннектора выводится на цветной экран и легко воспринимается пользователем. Все проводники отображаются реальными цветами. Тестер имеет встроенный тональный генератор для идентификации и трассировки кабеля (отслеживание сигнала осуществляется щупом PS-CT15, в комплект не входит). Кроме того, прибор сообщит вам о наличии сетевой активности до 1Гб/с и протестирует PoE, имитируя реальную нагрузку. Также, есть возможность подавать сигнал для зажигания светодиода коммутатора. Результаты можно сохранить в память прибора, передать на компьютер и подготовить отчет в графическом формате, или в PDF. Также у пользователя есть возможность самостоятельно обновлять прошивку тестера при выходе новой версии. На данный момент CableMaster 600 является самым функциональным и современным прибором в своём классе.

Проверяйте распиновку RJ45/11/12
Измеряйте длину кабеля
Измеряйте расстояние
до короткого замыкания
Проверяйте подключение Ethernet,
и тип соединения, тестируйте PoE

Возможности кабельного тестера Softing CableMaster 600:

  • Тестирование сетей Ethernet RJ45, телефонных и коаксиальных кабелей.
  • Определение длины кабеля (метод TDR).
  • Измерение расстояния до обрыва кабеля или пар проводов.
  • Измерение расстояния до короткого замыкания проводов в паре и между парами.
  • Определение перепутанных и расщепленных (Split) пар.
  • Определение перекрещенных пар без удаленного идентификатора.
  • Зажигание светодиода порта коммутатора (с настраиваемой частотой мигания)
  • Отображение цветной схемы проводов в графическом формате.
  • Тональный генератор для трассировки и идентификации кабеля.
  • Тестирование PoE и PoE+ с нагрузкой до 25.5 Вт (IEEE 802.3 af/at).
  • Идентификация активной линии до 1 Гб/с и  типа соединения.
  • Поддержка удаленных идентификаторов схемы разводки № 1-8.
  • Поддержка удаленных идентификаторов с номером RJ45 и Coax № 1-20.
  • Защита порта тестера от входного напряжения до 66 В (DC) и 55 В (AC).
  • Сохранение результатов тестирования, 250 тестов.
  • Время работы от батарей 20 ч. В режиме ожидания 1,5 года.
  • Соответствие CE.
  • Возможность обновления прошивки тестера
  • Связь с ПК, генерация отчетов (CSV, PDF).

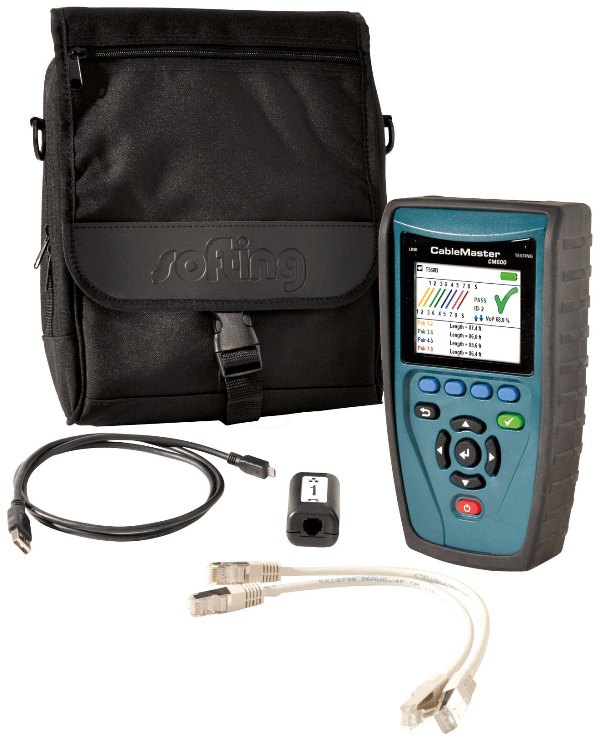

Комплектация кабельного тестера Softing CableMaster 600:

  1. Тестер кабеля Cable Master 600.
  2. Удаленный идентификатор RJ-45 для определения схемы проводов.
  3. Коммутационный шнур RJ-45 на RJ-45 – 2 шт.
  4. Micro USB кабель.
  5. Батарейки АА – 6 шт.
  6. Сумка для тестера и аксессуаров.

Сравнение кабельных тестеров Softing CableMaster 600, 650, 800:

CableMaster 600 CableMaster 650 CableMaster 800
Разъемы: RJ45, Coax RJ45, Coax RJ45, Coax RJ45, Coax
Экран цветной цветной цветной
Проверка схемы обжима разъемов + + +
Графический формат отображения схемы + + +
Определение перепутанных/расщепленных пар + + +
Определение кабеля типа Cross Over + + +
Определение обрывов и коротких замыканий + + +
Измерение длины кабеля (метод TDR) + + +
Измерение расстояния до обрыва + + +
Измерение расстояния до короткого замыкания + + +
Тональный генератор для идентификации кабеля + + +
Зажигание светодиода порта коммутатора + + +
Идентификация активного Ethernet на линии + + +
Ping - запрос на один или список адресов     +
IPv4 и IPv6 - поддержка протоколов     +
DHCP/DNS - тестирование серверов     +
TCP/UDP - тестирование подключения     +
CDP/LLDP/NDP и VLAN - идентификация     +
Отображение конфигурации сети     +
Тестирование PoE с нагрузкой (IEEE 8023 af/at) + + +
Защита от напряжения до 66 В (DC) и 55 В (AC) + + +
Поддержка идентификатора схемы обжима + + +
Поддержка номерных идентификаторов схемы RJ45 № 1-8 № 1-8 № 1-8
Поддержка номерных идентификаторов RJ45/ Coax № 1-19 № 1-19 № 1-19
Питание АА - 6 шт АА - 6 шт АА - 6 шт
Время работы от батарей 20 часов 20 часов 20 часов
Индикатор низкого заряда батарей + + +
Автоматическое отключение питания + + +
Прочный корпус + + +
Соответствие CE + + +
Сохранение результатов тестирования + + +
Связь с компьютером, генерация отчетов + + +
Базовая комплектация:
Тестер кабеля + + +
Батареи + + +
Идентификаторы схемы обжима RJ-45 1 шт (№ 1) 8 шт (№ 1-8) 1 шт (№ 1)
Идентификаторы с номером, Coax   № 1-19
Коммутационный шнур RJ-45 на RJ-45 2 шт 9 шт 2 шт
Переходник RJ-45 на провода с “крокодилами”   +
Micro USB кабель + + +
Сумка + + +
Индуктивный щуп CT15 для поиска кабеля   +

Сравнение тестеров CableMaster 600 и MicroScanner2:

Cable Master 600 MicroScanner 2
Разъемы для подключения кабеля RJ-45, Coax RJ-45, Coax
Измерение длины кабеля + +
Отображение длины всех пар на одном экране + нет
Измерение расстояния до обрыва пары/жилы + +
Измерение расстояния до замыкания жил пары + +
Измерение расстояния до замыкания жил разных пар + нет
Определение схемы обжима коннектора RJ 45 + +
Определение перекрещенных пар без идентификатора + нет
Зажигание светодиода порта коммутатора + нет
Определение сетевой активности 10/100/1000 Mbit/s + +
Светодиод отображающий сетевую активность + нет
Определение PoE (Power of Ethernet) + +
Тестирование PoE с нагрузкой, IEEE 802.3 af/at, PoE+ + нет
Защита от входного напряжения  до 66 В +
Аналоговый тональный генератор 730 Гц и 1440 Гц 400 Гц, 1 кГц
Цифровой тональный генератор (для активной сети) нет +
Измерение расстояния до обрыва или жилы + +
Определение схемы разводки проводников + +
Максимальная длина измеряемой линии 457 м. 460 м.
Поддержка удаленных идентификаторов схемы № 1- 8 № 1 - 7
Поддержка удаленных идентификаторов с номером № 1- 20 № 1 - 7
Цветной экран, цветная схема разводки проводов + нет
Испытание на стойкость к ударам (падение с высоты) 1.2 м 1 м
Сохранение результатов на устройстве 250 результатов нет
Связь с ПК и подготовка отчетов (CSV, PDF) + нет
Возможность обновлять прошивку устройства + нет
Питание 6 АА 2 АА
Время работы от батарей 20 часов 20 часов
Язык EN, FR, ESP, DEU, ITA EN
Температура эксплуатации от 0 до 50°C от 0 до 45°C
Габариты 17.3 х 91.5 х 4.7 см 16.3 х 7.6 х 3.6
Вес 510 г 363 г

Технические характеристики Softing CableMaster 600 (CableMaster 650):

Технология измерений Рефлектометрия (TDR)
Интерфейсы RJ45, Coax, USB
Тестирование кабеля Измерение длины кабеля: до 457 м ± (5%+0,3 м)
Тестирование кабеля с удаленным идентификатором: до 305 м
Обнаружение расщепленных пар: от 1 до 305 м
Поддержка 8-ми идентификаторов с определением схемы разводки/номера (RJ 45)
Поддержка 20 удаленных идентификаторов с определения номера (RJ 45 или Coax)
Power over Ethernet Тестирование PoE по стандарту IEEE 802.3af и IEEE 802.3at (PoE Plus, (более 24 Вт)
Тесты для классов и нагрузок кабельных линий до 25,5 Вт (в классе 4 Определяет режим A или B)
Active Ethernet Индикация сетевой активности 10/100/1000 Base-T (half or full duplex)
Защита по напряжению
Напряжение, которое может быть подано на два любых проводника разъема тестера без его повреждения: RJ порт - 66 VDC или 55 VAC, F-connector - 50 VDC или VAC
Сохранение результатов 250 отчетов тестирования (формат PDF, CSV)
Тональный генератор Частота тона: 730 Гц или 1440 Гц
Языки English, French, German, Spanish
Батарея 6xAA, 9VDC, 2,200 мАч: Время работы - 20 часов (типично), В режиме ожидания - 1.5 года
Высота работы до 3048 м над уровнем моря
Температура работы от 0 до 50°C
Температура хранения от -30 до 60°C
Влажность 10 до 90% без конденсации
Ударопрочность Высокопрочный PC/ABS пластик выдерживает падение с высоты 1,2 м
Экран Цветной LCD с диагональю 7,1 см
Габариты 47 мм x 915 мм x 173 мм
Вес 510 г (с батареями)
Безопасность CE

Проверка витой пары тестером Softing (Psiber) CableMaster 600:

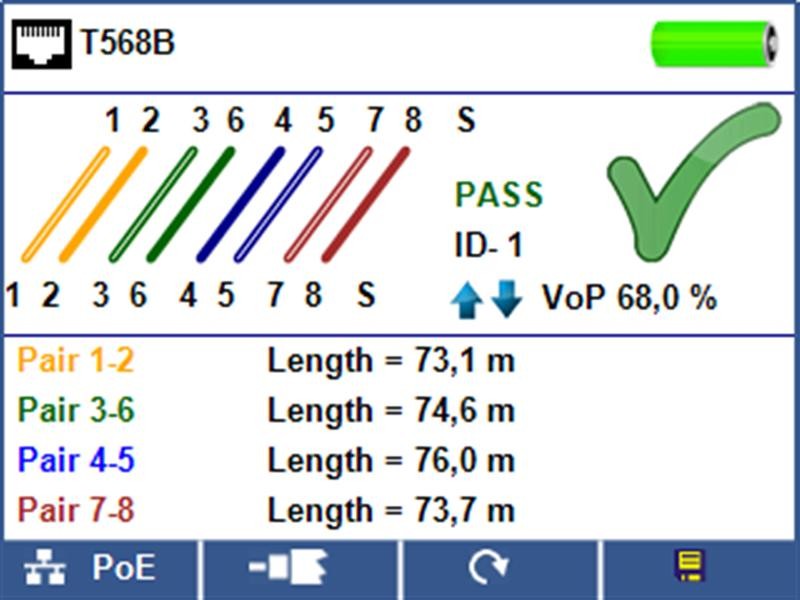

Измерение длины правильно обжатой линии (витая пара с RJ 45)

Без удаленного идентификатора С удаленным идентификатором

Измерение длины АКТИВНОЙ линии (подключенной в коммутатор)

Измерение расстояния до обрыва жилы или пары

Без удаленного идентификатора С удаленным идентификатором

Измерение расстояния до короткого замыкания жил в одной паре

Без удаленного идентификатора С удаленным идентификатором

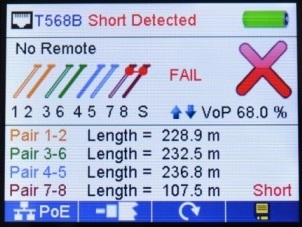

Измерение расстояния до короткого замыкания жил из разных пар

Без удаленного идентификатора С удаленным идентификатором

Определение перепутанных жил в одной паре

Без удаленного идентификатора С удаленным идентификатором

Определение перекрещенных пар (перепутанных жил из разных пар)

Без удаленного идентификатора С удаленным идентификатором

Определение перепутанных пар

Без удаленного идентификатора С удаленным идентификатором

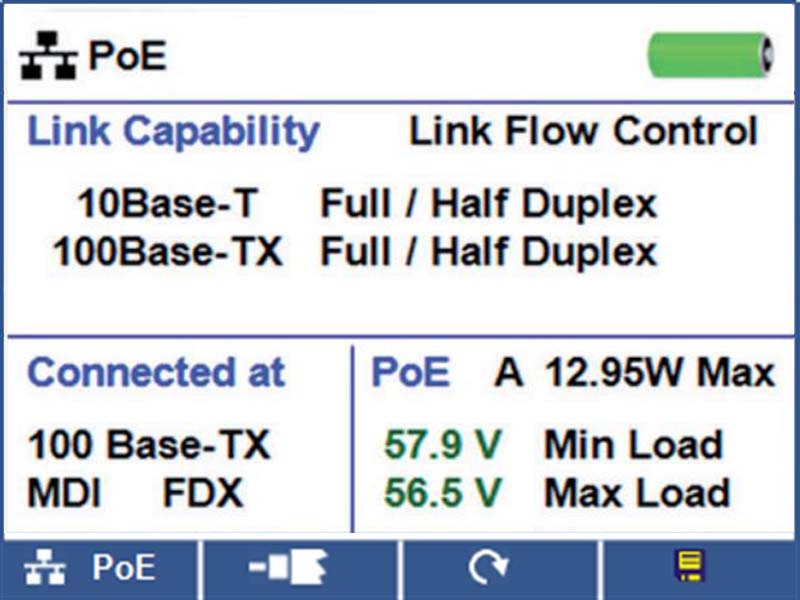

Тестирование сетевой активности

Зажигание порта коммутатора

Экранная клавиатура

Хранение отчетов

Тестирование телефонной линии

Тестирование коаксиала

Главный экран

Меню настроек





Сравнение результатов тестирования Softing (Psiber) CableMaster 600 и Fluke Networks Microscanner 2.

Описание условий тестирования: сравнение приборов проводилось на кабеле длиной примерно 235 метров. Длина рулеткой не измерялась, поэтому более точных данных нет. В обоих тестерах использовался одинаковый коэффициент распространения импульса (NVP) = 68%. Именно от этого значения, зависит правильность определения длины кабеля в устройствах подобного типа. Элементы питания были полностью заряжены. Тестирования проводились с удаленными идентификаторами и без них. Повреждения были заранее внесены в тестовые не экранированные патч-корды, которые в последующем подключались в разрыв линии, оконеченной модульными розетками. Для просмотра результатов (к примеру попарного тестирования) в тестере Fluke Networks Microscanner 2 нужно менять режимы, поэтому изображений экрана этого прибора в таблице значительно больше. Соотношение размеров экранов тестеров относительно друг друга сохранены.

CableMaster 600

Microscanner 2

Измерение длины правильно обжатой линии (витая пары с RJ 45)

При измерении длины кабеля, приборы показываю практически идентичные результаты. Разница только в отображении данных: CableMaster 600 выводит длину каждой из 4х пар на один экран, в Microscanner 2, требуется переключение режимов попарного просмотра.



Измерение расстояния до обрыва жилы

При измерении расстояния до обрыва жилы без удаленного идентификатора, Cable Master 600 дает понять, что оборвана одна жила, а не пара, выводя сообщение “Split”. При этом, нет возможности понять, какой именно проводник оборван.  Microscanner 2 показывает такое повреждение как обрыв всей пары. Зато при использовании идентификатора он указывает какая конкретная жила повреждена.

Измерение расстояния до обрыва пары

Расстояние до обрыва пары измеряются обоими тестерами. Cable Master 600 отображает его сразу, на экране видно, что пара (4-5) короче других. Microscanner 2 выводит на экран общую длину кабеля, а повреждение позволяет увидеть на графике. Для определения расстояния до него, нужно переключиться на тестирование конкретной пары.

Измерение расстояния до короткого замыкания жил в одной паре

Softing CableMaster 600 и Fluke Networks Microscanner 2 одинаково хорошо измеряют расстояние до короткого замыкания (КЗ) жил в паре без удаленного идентификатора и с ним. Стоит отметить, что при наличии КЗ – Microscanner 2 не распознает удаленное устройство. CableMaster “видит” его (ID- 1 на рисунке)

Измерение расстояния до короткого замыкания жил из разных пар

CableMaster 600 способен измерить расстояние до короткого замыкания жил из разных пар. Microscanner 2 может только заметить его наличие, но локализовать такое повреждение не может. При попарном тестировании, он отображает общую длину линии, но не расстояние до замыкания жил разных пар.

Определение перепутанных жил в одной паре

Перепутанные жилы одной пары не определяются без удаленного идентификатора ни одним тестером. С заглушкой, такую ошибку монтажа легко распознать по несоответствию нумерации проводников на одном и другом конце линии. Расстояние до нее не измеряется.

Определение расщепленных пар (перепутанных жил из разных пар)

Определение расщепленных пар без удаленного идентификатора - сложная задача. CableMaster 600 с ней справляется. На экране видно, что напротив пар (3-6 и 4-5) появилась надпись “Split”. Жилы именно этих пар перепутаны. Microscanner 2 может идентифицировать эту проблему только после подключения удаленного устройства на обратный конец линии.

Определение перепутанных пар

Полностью перепутанные пары без удаленного идентификатора не идентифицируются. С удаленным устройством, проблема легко выявляется по несоответствию нумерации проводников на разных концах линии.

Измерение длины АКТИВНОЙ линии (подключенной в коммутатор) и скорости порта (типа сервиса)

Меню настроек

Зажигание светодиода порта коммутатора

В Microscanner 2 эта функция не предусмотрена

Хранение результатов тестирования

В Microscanner 2 сохранение результатов теста и передача их на ПК для подготовки отчетов не предусмотрено



Тестер Softing CableMaster 600. Вопросы и ответы:

Как я могу изменить единицу длины с футов на метры?
Перейдите в меню настроек (значок шестеренки) и прокрутите вниз до тех пор, пока не появится опция выбора единицы измерения длины кабеля.

Я включил звуковой генератор CableMaster 600, но ничего не слышу. Как я могу отслеживать сигнал (тон)?
Чтоб улавливать сигнал от генератора нужен индуктивный щуп CT15 Probe (артикул PS-CT15, в комплект не входит).

Я подаю сигнал на кабель с помощью генератора, но когда подношу индуктивный щуп к оболочке – ничего не слышу.
Скорее всего, Вы пытаетесь трассировать экранированный кабель, экран которого гасит электромагнитное излучение нужное для трассировки. Тем не менее Вы сможете слышать сигнал генератора на открытых концах кабеля или портах коммутатора.

Я хотел бы проверить телефонный кабель с разъемами RJ11/12, но я не могу найти соответствующее гнездо на CableMaster 600/650. Могу ли я подключить к разъему RJ45?
Никогда не вставляйте разъем RJ11/RJ12 в разъем RJ45 на CableMaster 600/650! Гнездо RJ45 может быть повреждено! Используйте адаптеры или гибридные патч-корды RJ45 на RJ11/12  (опция).

Мой CableMaster 600/650 показывает большую разницу в длине пар кабеля и измеренная длина сильно отличается от расчетной длины. Является ли мое устройство неисправным?
Проверьте уровень заряда аккумуляторов (индикатор заряда батарей в верхнем правом углу экрана). Если уровень заряда батареи низкий и красный, пожалуйста, замените батареи. Если неисправность не удается устранить, обратитесь в нашу службу поддержки.

Мой CableMaster 600/650 указывает на отсутствие скорости передачи данных, если я подключаю его к активной сети. Является ли устройство неисправным?
Выполните обновление прошивки вашего CableMaster 600/650, чтобы исправить эту ошибку. Перейти к https://psiber.ru/programmnoe-obespechenie, чтобы получить пакет встроенного программного обеспечения.

Мой CableMaster 600/650 всегда отображает "Split" (расщепленные пары) на кабеле, который 100% правильно обжат. Является ли устройство неисправным?
Устройство исправно. Выполните следующие действия для устранения проблемы:
1. Обновите прошивку до последней версии (https://psiber.ru/programmnoe-obespechenie)
2. Отключите кабель от тестера. Перейдите в "Настройки" и нажмите кнопку "обнуление".
3. Убедитесь, что разъем RJ45 кабеля имеет хороший контакт с гнездам прибора.

Что такое "PoE"?
"Питание через Ethernet" (от англ, "Power Over Ethernet".), Сокр: PoE –  питание для устройств в сети, осуществляемое по одной паре 8-ми проводного кабеля Ethernet. CableMaster 600/650 выполняет тест нагрузки на стабильность напряжения и обнаруживает любые возможные классы мощности и типы.

Какие стандарты PoE поддерживает CableMaster 600/650?
CableMaster 600/650 поддерживает IEEE 802.3af и 802.at (PoE +) и нагрузку до 25,5 Вт (в классе 4 в режиме А или В).

Тестер показывает "Split". Что это значит?
Расщепленная пара "Split" - редкая ошибка монтажа. Это происходит, когда на двух сторонах кабеля, при его обжатии, была допущена идентичная ошибка расположения проводников. Например провода с белыми прожилками из одной и другой пары перепутались местами, при чем это одинаково произошло на обоих сторонах кабеля. При такой ошибке, хоть электрическая целостность и сохраняется, возникают огромные перекрестные наводки.

Я выполнил обновление прошивки на моем CableMaster 600/650. Появилось сообщение "Wrong software loaded" и тестер не может работать. Что я могу сделать?
CableMaster 600/650 имеет две версии прошивки: C и L. Вы установили не ту версию на тестере. Подключите тестер к ПК и установите другую версию прошивки.
Товар добавлен в корзину
X
d
{code-word:code}
Количество:
{count}
{price}
< Продолжить покупки
В корзине
Товаров:
{total-count}
На сумму:
{total-summ}
Перейти в корзину >
Softing IT Networks (ранее Psiber Data GmbH)
Золоторожский вал, д.34 стр.6, офис 1 111033 Москва
+7 499 707-15-95 info@psiber.ru от 4 665 руб до 1 829 000 руб Softing IT Networks (ранее Psiber Data GmbH)
